Papel de Fibra Cerámica para Juntas de Alta Temperatura

Cuando los materiales de junta estándar fallan ante el calor extremo, el papel de fibra cerámica para juntas de alta temperatura ofrece una alternativa ligera y libre de asbesto que mantiene su desempeño muy por encima de los 2,000 °F. Esto es lo que necesitas saber antes de especificarlo.

Por qué los materiales de junta estándar se quedan cortos en aplicaciones industriales

Los procesos industriales, petroquímicos, metalúrgicos y del vidrio operan en CALIENTE. Son procesos complejos, que demandan mucha energía y resultan difíciles de mantener. Al trabajar con frecuencia muy por encima de los 1000 °C, la mayoría de los materiales de junta convencionales —compuestos de caucho, PTFE e incluso fibra de vidrio— terminan por fallar. ¿El resultado? Mayor consumo de energía, bajos rendimientos de producción, paros no programados y, en algunos casos, incidentes de seguridad. Por eso los ingenieros de diseño y mantenimiento en petróleo y gas, acero, generación de energía, automotriz, electrodomésticos y aeroespacial especifican materiales de junta de alta temperatura, capaces de mantener un desempeño confiable a temperaturas sostenidas de hasta 2,300 °F (1,260 °C).

Qué hace del papel de fibra cerámica un material de junta eficaz

El papel de fibra cerámica se fabrica con fibras de aluminosilicato de alta pureza diseñadas para soportar altas temperaturas, tanto en periodos prolongados como cíclicos. Estas fibras se procesan en un «papel» delgado y flexible que se adapta a superficies rígidas, curvas e irregulares. Por su naturaleza flexible y compresible, los papeles cerámicos son sumamente eficaces para reducir la pérdida de calor. Además, son fáciles de trabajar, ya que pueden troquelarse en geometrías complejas o cortarse a mano en campo.

Las propiedades que hacen del papel cerámico una opción especialmente eficaz para aplicaciones de junta son:

• Estabilidad térmica: de hasta 1,260 °C (2,300 °F): mantiene la integridad dimensional bajo ciclado térmico continuo.
• Baja conductividad térmica: minimiza la transferencia de calor.
• Compresibilidad: se adapta a las irregularidades de la superficie para crear una barrera térmica sin compresión excesiva.
• Resistencia química: soporta la mayoría de ácidos, álcalis y gases de proceso industriales.
• Libre de asbesto: cumple con las normativas internacionales de salud y seguridad donde el papel de junta con asbesto está prohibido.
• Fácil fabricación: puede cortarse con troqueles de regla de acero estándar, cuchilla o tijeras; sin necesidad de herramientas especiales.

El papel de fibra cerámica MaxPly 2300 de NUTEC ofrece hasta un 30 % menos de conductividad térmica frente a los papeles de fibra estándar de alto contenido no fibrado (high-shot), lo que significa que escapa menos calor a través de la propia junta y se reduce la pérdida de energía en cada unión sellada.

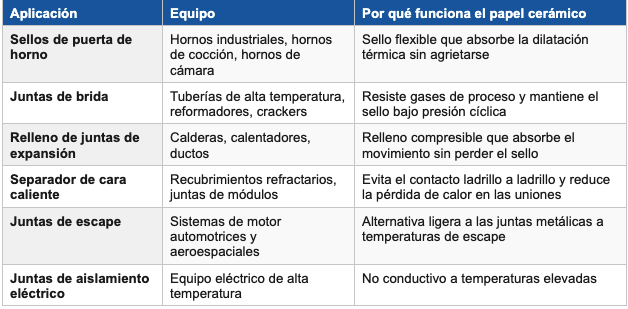

Aplicaciones comunes de las juntas de papel de fibra cerámica

Los ingenieros de planta y los equipos de mantenimiento usan el papel de fibra cerámica para juntas de alta temperatura en una amplia gama de equipos:

‍

Cómo elegir el grado de papel de fibra cerámica adecuado para juntas

Las dos variables principales a evaluar al seleccionar un material de junta son la temperatura máxima de servicio y la química de la fibra.

Temperatura

Los grados estándar de aluminosilicato como el MaxPly 2300 de NUTEC están clasificados para 1,260 °C (2,300 °F) y cubren la mayoría de las aplicaciones industriales de juntas: puertas de horno, conexiones bridadas en calentadores de proceso y juntas de expansión en equipos a fuego directo. Para aplicaciones por encima de 1,430 °C (2,600 °F), existen grados reforzados con zirconia.

Química de la fibra: RCF vs. baja biopersistencia (LBP)

Los grados de Fibra Cerámica Refractaria (RCF) como el MaxPly 2300 ofrecen la mejor combinación de desempeño térmico y resistencia mecánica para la mayoría de los usos en juntas. Los grados de baja biopersistencia (LBP) emplean una química de silicato de calcio y magnesio y se prefieren en jurisdicciones con regulaciones de fibras más estrictas o donde la exposición del personal durante la fabricación y el mantenimiento es una preocupación.

Consejo de especificación‍

Para aplicaciones de junta en la UE o donde se exige el cumplimiento de REACH, confirma si tu marco regulatorio local clasifica la RCF como sustancia altamente preocupante (SVHC). NUTEC ofrece grados de papel tanto RCF como LBP para atender distintos requisitos de cumplimiento.

Cómo especificar el papel de fibra cerámica para una aplicación de junta

Al indicar el papel aislante de fibra cerámica en una orden de compra o en una especificación de ingeniería, incluye los siguientes parámetros:

• Temperatura máxima de servicio: temperatura pico y continua de operación en la cara de la junta.
• Espesor: caída de temperatura requerida y espacio disponible; los grados estándar para juntas van de 1 mm a 6 mm.
• Densidad: una mayor densidad (hasta 25 lb/ft³) mejora la resistencia a la compresión, por ejemplo en conexiones bridadas bajo carga de pernos.
• Química de la fibra: RCF (aluminosilicato) o LBP (silicato de calcio y magnesio).
• Producto en rollo o forma troquelada: qué geometría se requiere, rollos/láminas estándar o juntas cortadas a la medida.

El papel de fibra cerámica es uno de los materiales de junta de alta temperatura más versátiles disponibles para aplicaciones industriales por encima de los 1,000 °F. Su combinación de estabilidad térmica, compresibilidad, fácil fabricación y composición libre de asbesto lo convierte en la opción preferida en aplicaciones industriales como sellos de puerta de horno, juntas de brida y juntas de expansión. Elegir el grado correcto depende de tu temperatura pico de servicio, tu entorno regulatorio y tus requisitos de fabricación. El equipo de ingeniería de NUTEC puede ayudarte a identificar el grado y el espesor de papel correctos para tu aplicación específica.

¿Buscas especificar el papel de fibra cerámica adecuado para tu aplicación de alta temperatura?

Explora el portafolio de papeles cerámicos MaxPly y SuperPly de NUTEC o contacta a nuestro equipo de ingeniería para una recomendación a la medida.

‍
